A sinalização em armazéns é essencial para garantir segurança, eficiência e conformidade com normas brasileiras e internacionais. No Brasil, as regulamentações incluem a NR-26 (Sinalização de Segurança) e a NR-11, além de normas da ABNT alinhadas aos padrões ISO, como a ISO 7010 e 3864. Ignorar essas exigências pode resultar em multas de até R$ 50 milhões.
Pontos principais:
- Normas obrigatórias: NR-26 e ABNT NBR (ex.: 7195 e 15524-2).
- Padrões ISO: ISO 7010 (símbolos de segurança) e ISO 3864 (design e cores).
- Cores de segurança: Vermelho (proibição/incêndio), amarelo (alerta), azul (ações obrigatórias) e verde (saídas/segurança).
- Materiais duráveis: Placas de plástico rígido, magnéticas ou fitas industriais.
- Manutenção: Inspeções regulares e substituição de sinalizações desgastadas.
A correta implementação da sinalização não apenas previne acidentes, mas também melhora a organização e evita penalidades financeiras.
ISO Symbols for Safety Signs and Labels
sbb-itb-f1c8ceb
Normas ISO e Regulamentações Brasileiras para Sinalização de Armazéns

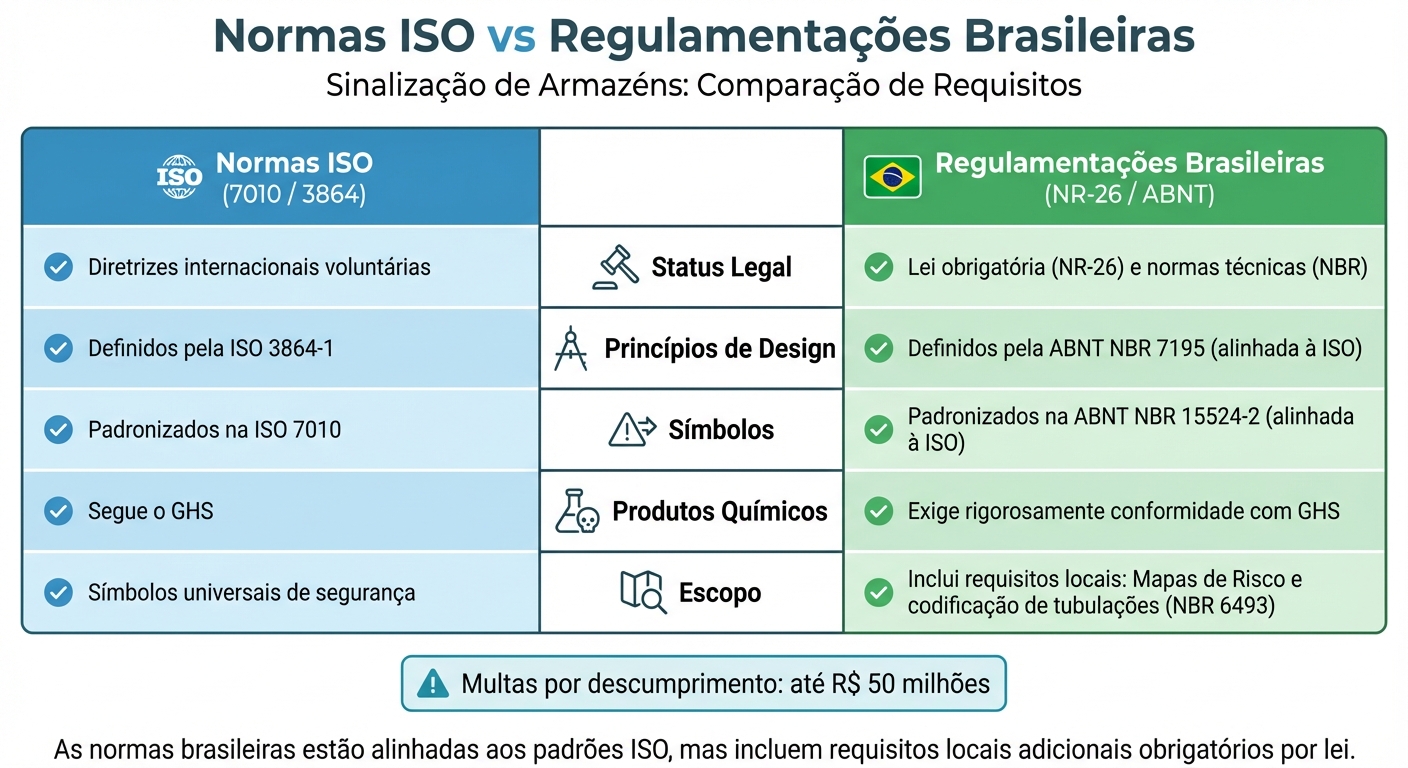

Comparação entre Normas ISO e Regulamentações Brasileiras para Sinalização de Armazéns
Seguir as normas de sinalização de armazéns no Brasil significa combinar os padrões internacionais ISO com as exigências locais das regulamentações brasileiras. A NR-26 é a base legal obrigatória que determina que as cores usadas para comunicação de segurança devem obedecer às normas da ABNT (Associação Brasileira de Normas Técnicas).
Essa integração assegura que os armazéns no Brasil funcionem dentro de padrões reconhecidos globalmente. A ISO 7010:2019 reúne símbolos padronizados, enquanto a ISO 3864 define os princípios de design, cores e formas para criar sinalizações de segurança. Importante destacar que a ISO 7010 está sendo revisada para sua 4ª edição, prevista para 2026. Isso reforça a importância de compreender os símbolos universais que serão abordados a seguir.
ISO 7010: Símbolos de Segurança Universais
A ISO 7010:2019 é o principal padrão internacional para sinais de segurança, cobrindo desde prevenção de acidentes até evacuação de emergência. Com um catálogo extenso de símbolos, ela promove consistência global ao usar gráficos que eliminam barreiras linguísticas.
A grande vantagem desses símbolos é que trabalhadores de diferentes origens podem entender os riscos e as instruções de forma imediata, sem precisar ler ou interpretar textos. A ISO 3864 complementa esse sistema ao abordar quatro pontos principais:
- Princípios de design para sinais em locais de trabalho (Parte 1);
- Diretrizes para rótulos de segurança de produtos (Parte 2);
- Regras para símbolos gráficos (Parte 3);
- Propriedades das cores e materiais de sinalização (Parte 4).
Normas Brasileiras: ABNT NBR e NR-26
No Brasil, a NR-26 foi atualizada recentemente pela Portaria MTP nº 2.770, de 5 de setembro de 2022. Além disso, as normas brasileiras detalham requisitos específicos alinhados aos padrões internacionais. A NR-26 é obrigatória por lei, com fiscalização realizada pelo Ministério do Trabalho, e penalidades financeiras em casos de descumprimento.
Entre as normas mais relevantes estão:
- ABNT NBR 7195: Define as cores de segurança, alinhada à ISO 3864.
- ABNT NBR 15524-2: Trata dos símbolos de segurança, em conformidade com a ISO 7010.
A NR-26 também inclui exigências locais, como a identificação de tubulações (NBR 6493) e a elaboração de "Mapas de Risco". Para produtos químicos, a regulamentação brasileira segue rigorosamente o Sistema Globalmente Harmonizado (GHS) das Nações Unidas, exigindo que a classificação, rotulagem e Fichas de Dados de Segurança (FDS) atendam aos critérios do GHS.
| Característica | Normas ISO (7010 / 3864) | Regulamentações Brasileiras (NR-26 / ABNT) |
|---|---|---|
| Status Legal | Diretrizes internacionais voluntárias | Lei obrigatória (NR-26) e normas técnicas (NBR) |
| Princípios de Design | Definidos pela ISO 3864-1 | Definidos pela ABNT NBR 7195 (alinhada à ISO) |
| Símbolos | Padronizados na ISO 7010 | Padronizados na ABNT NBR 15524-2 (alinhada à ISO) |
| Produtos Químicos | Segue o GHS | Exige rigorosamente conformidade com GHS |
| Escopo | Símbolos universais de segurança | Inclui requisitos locais como Mapas de Risco e codificação de tubulações (NBR 6493) |
Códigos de Cores e Padrões de Símbolos para Sinalizações de Armazéns
Os códigos de cores e formas, baseados nas normas ISO 7010 e ISO 3864, garantem uma comunicação visual clara e padronizada. A ISO 7010:2019 apresenta um catálogo extenso de sinais que seguem princípios de design para transmitir mensagens de segurança de forma imediata e eficaz. Essa padronização é crucial para proteger os trabalhadores e atender às exigências de segurança nos armazéns brasileiros. Abaixo, explicamos o significado das cores de segurança.
Significados das Cores de Segurança
Cada cor tem um propósito específico dentro do ambiente de trabalho. O vermelho é usado para proibir ações e indicar a localização de equipamentos contra incêndio. O amarelo serve como alerta para perigos ou obstáculos. O azul aponta ações obrigatórias, como o uso de EPIs e cumprimento de procedimentos. Já o verde indica condições seguras, como saídas de emergência e locais de primeiros socorros.
A ISO 3864-1 define padrões precisos de cores RAL para garantir uniformidade: Amarelo de Segurança (RAL 1003), Vermelho de Segurança (RAL 3001), Azul de Segurança (RAL 5005) e Verde de Segurança (RAL 6032). Além disso, a NR-26 recomenda evitar o excesso de cores, prevenindo distrações ou confusões, o que é essencial para manter a eficiência e a segurança dos trabalhadores.
Formas de Símbolos e Seus Usos
As formas geométricas dos sinais atuam como uma linguagem visual universal, superando barreiras de idioma. Triângulos são usados para alertas, indicando riscos potenciais. Círculos indicam ações obrigatórias ou proibições (neste caso, com uma barra diagonal). Já quadrados e retângulos sinalizam condições seguras, como rotas de fuga ou pontos de encontro.
Para aumentar a visibilidade, áreas perigosas ou equipamentos de segurança utilizam listras diagonais a 45°, combinando cores de segurança com cores de contraste. Por exemplo, amarelo/preto alerta para perigos, enquanto vermelho/branco destaca equipamentos contra incêndio ou proibições. Além disso, as setas do Tipo D, com ângulos entre 84° e 86°, são usadas para orientar evacuações.
| Cor de Segurança | Significado | Forma do Sinal | Aplicação no Armazém |
|---|---|---|---|
| Vermelho | Proibição / Combate a Incêndio | Círculo com barra diagonal / Quadrado | Restringir acesso; localizar extintores |
| Amarelo | Advertência | Triângulo | Alertar sobre tráfego de empilhadeiras ou riscos como tetos baixos |
| Azul | Ação Obrigatória | Círculo | Exigir uso de EPIs como capacetes ou proteção auditiva |
| Verde | Condição Segura | Quadrado ou Retângulo | Indicar saídas de emergência, pontos de encontro e kits de primeiros socorros |
Tipos de Sinalização Obrigatória para Conformidade em Armazéns
Seguindo os padrões de cores e formas estabelecidos, armazéns precisam implementar três categorias principais de sinalização para atender às normas de segurança: advertência de perigos, indicação de equipamentos de emergência e orientações de ações obrigatórias. Essa padronização, alinhada à ISO 7010, assegura que as mensagens sejam compreendidas por trabalhadores de diferentes idiomas.
Marcadores de Perigos e Obstáculos
As sinalizações de advertência usam combinações de amarelo e preto para destacar áreas como zonas de colisão, riscos de queda, tetos baixos e mudanças de nível no piso. Essas marcações chamam a atenção para locais ou objetos que podem causar acidentes, permitindo que os trabalhadores identifiquem rapidamente os riscos e tomem decisões seguras sem precisar hesitar.
Sinalizações de Saídas de Emergência e Equipamentos
Os sinais que indicam condições seguras utilizam o verde (RAL 6032) para mostrar rotas de fuga, saídas de emergência, chuveiros de segurança e estações de primeiros socorros. Já o vermelho (RAL 3001) é reservado para identificar extintores de incêndio e outros equipamentos de combate a chamas. Esses sinais devem incluir setas direcionais do Tipo D, com ângulos entre 84° e 86°, para facilitar evacuações rápidas e eficazes. Normas como a NBR 7195 e a NBR 6493 complementam as exigências da NR-26, garantindo que os equipamentos de emergência sejam facilmente localizados em situações críticas.
Sinalizações de EPIs e Operação de Equipamentos
As sinalizações que indicam ações obrigatórias são representadas pelo azul (RAL 5005) em formato circular. Elas informam sobre áreas onde o uso de Equipamentos de Proteção Individual (EPIs) é indispensável, como capacetes, botas de segurança, proteção auditiva ou óculos de proteção. Além disso, esses sinais delimitam zonas em que procedimentos específicos para operação de máquinas devem ser seguidos. Empresas como a GG Kit Borrachas oferecem soluções completas de sinalização e EPIs, atendendo tanto às normas da ISO 7010 quanto da NR-26, promovendo segurança e conformidade nos armazéns.
Como Implementar Sinalização Conforme ISO no Seu Armazém
Implementar sinalização seguindo as normas ISO exige um planejamento cuidadoso, começando pela identificação detalhada dos riscos no ambiente. É essencial mapear perigos físicos, químicos e operacionais, como obstáculos, máquinas e produtos químicos, conforme o Sistema Globalmente Harmonizado (GHS). A partir dessa análise, defina os pictogramas e as cores adequadas para cada área: amarelo para advertências, vermelho para proibições e equipamentos de combate a incêndio, azul para ações obrigatórias e verde para condições seguras. Cada etapa – desde a avaliação dos riscos até a escolha dos materiais e a instalação – contribui para alcançar a conformidade com as normas ISO. A seguir, exploramos a avaliação de riscos e o planejamento necessários para uma sinalização eficiente.
Avaliação de Riscos e Planejamento da Sinalização
O mapeamento de riscos deve levar em conta tanto a natureza dos perigos quanto a visibilidade necessária em cada local. Por exemplo, sinais suspensos são ideais para informações visíveis à distância, como a numeração de corredores e saídas de emergência. Já placas na altura dos olhos funcionam melhor para instruções detalhadas, como o uso de equipamentos. Combine a sinalização vertical com demarcações no piso utilizando fitas industriais e tinta epóxi. Isso cria um sistema integrado que orienta o fluxo de tráfego e destaca áreas perigosas. Em locais com múltiplos riscos, considere sinais combinados que apresentem tanto o símbolo de advertência quanto a ação obrigatória, como "Ácido" acompanhado de "Use Luvas".
Escolha de Materiais Duráveis para Sinalização
A durabilidade dos materiais é um fator essencial, especialmente em ambientes industriais. Placas de plástico rígido, fixadas com parafusos, são ideais para sinalizações permanentes em paredes e portas. Já placas magnéticas são mais indicadas para estruturas metálicas, como porta-paletes, pois permitem reposicionamento conforme as mudanças operacionais. Para demarcação de piso, opte por fitas industriais de alta resistência ou tinta epóxi, que suportam o tráfego intenso de empilhadeiras e pedestres. Empresas como a GG Kit Borrachas oferecem materiais que atendem à ISO 3864-4, garantindo visibilidade mesmo em condições adversas. Após a escolha dos materiais, é hora de focar na instalação e manutenção.
Procedimentos de Instalação e Manutenção
A instalação deve seguir os princípios de design da ISO 3864-1, priorizando o posicionamento estratégico para garantir máxima visibilidade. Use setas direcionais específicas, como as do Tipo D (ângulo de 84° a 86°), para indicar rotas de evacuação. Além disso, programe inspeções regulares para identificar sinais desgastados, já que fatores como umidade e tráfego podem causar desbotamento ou perda de adesão ao longo do tempo. Um programa de treinamento obrigatório para os trabalhadores é essencial para que todos compreendam os pictogramas de perigo, as Fichas de Informação de Segurança de Produtos Químicos (FISPQ) e os significados de cada sinalização.
Materiais de Sinalização e Manutenção para Conformidade de Longo Prazo
A escolha dos materiais é um fator essencial para garantir que a sinalização atenda às normas ISO por períodos prolongados. Em ambientes específicos, como os que envolvem produtos químicos, essa decisão se torna ainda mais delicada. A GG Kit Borrachas, com mais de 25 anos de experiência, oferece soluções projetadas para suportar condições industriais extremas. Seus materiais são resistentes a agentes químicos, o que garante a legibilidade mesmo em contato com substâncias agressivas. Além disso, a empresa personaliza os produtos com base em uma avaliação detalhada dos riscos do seu armazém, ajudando a escolher as configurações ideais. Ignorar essas exigências pode resultar em multas que variam de R$ 50,00 a impressionantes R$ 50.000.000,00.
A manutenção regular é igualmente importante. Inspeções frequentes devem identificar sinais que estejam desbotados ou danificados, pois mesmo os materiais mais duráveis sofrem desgaste com o tempo em ambientes industriais. Para áreas onde as informações mudam com frequência, uma boa solução é usar bases em branco com adesivos removíveis. Isso permite atualizações rápidas sem a necessidade de substituir toda a sinalização. A norma ISO 3864-4 também deve ser considerada, pois estabelece os requisitos para materiais fosforescentes, essenciais para manter a visibilidade em situações de baixa luz, como emergências.
Materiais temporários, como papel e papelão, devem ser evitados em aplicações de longo prazo. Eles são úteis apenas para situações imediatas e de curta duração. Além disso, a instalação profissional desempenha um papel fundamental na durabilidade da sinalização. Montar os sinais nas alturas corretas e utilizar ferramentas apropriadas ajuda a evitar danos precoces à estrutura. É importante alinhar a manutenção da sinalização com a demarcação de pisos e sistemas de identificação, criando um plano integrado de segurança e navegação que permaneça funcional ao longo do tempo. Essas práticas asseguram que a sinalização continue eficiente e em conformidade com as normas ISO, complementando as estratégias de instalação discutidas anteriormente.
Conclusão
Seguir as normas de sinalização ISO não é apenas uma questão de conformidade, mas uma atitude que salva vidas e evita penalidades financeiras pesadas. É sobre criar um ambiente onde os trabalhadores conseguem identificar riscos de forma rápida, localizar equipamentos de emergência sem demora e executar suas tarefas com mais segurança e eficiência. Quando os sinais atendem a padrões universais, como a ISO 7010 e a NR-26, a comunicação visual torna-se clara e acessível, independentemente do idioma ou da experiência dos colaboradores, reduzindo significativamente o tempo de adaptação de novos funcionários.
Essa combinação de segurança e eficiência dá às empresas uma vantagem competitiva. A GG Kit Borrachas, por exemplo, oferece soluções sob medida para os riscos específicos de cada operação, contando com mais de 25 anos de experiência. Seus materiais são projetados para resistir a agentes químicos, e a agilidade na entrega é garantida por uma frota própria. Esse suporte atende indústrias químicas, laboratórios, transportadoras e fábricas que colocam a segurança operacional como prioridade.
Adotar as normas ISO transforma a sinalização em um sistema integrado que não só melhora a segurança, mas também otimiza os processos operacionais. Isso inclui orientar equipes para áreas específicas, facilitar o gerenciamento de inventário e transmitir credibilidade tanto para parceiros comerciais quanto para órgãos reguladores. Além disso, a manutenção regular e a escolha de materiais de alta qualidade asseguram que o sistema de sinalização permaneça eficaz, protegendo tanto as pessoas quanto as operações.
FAQs
Como saber quais placas são obrigatórias no meu armazém?
Para garantir que o seu armazém esteja em conformidade com as normas de segurança, é essencial identificar as placas obrigatórias seguindo regulamentações brasileiras, como a NR-26, que estabelece padrões de cores e sinalizações de segurança, e a NR-11, voltada para a movimentação e o manuseio de cargas. Além disso, normas internacionais, como a ISO 3864, fornecem diretrizes úteis para sinalização global. O ideal é contar com o apoio de um especialista em segurança do trabalho, que pode avaliar os riscos específicos do seu armazém e orientar sobre a sinalização adequada para cada situação.
Qual a diferença prática entre ISO 7010/3864 e NR-26/ABNT?
A ISO 7010/3864 estabelece padrões internacionais para símbolos gráficos de segurança, criando uma linguagem visual que transcende barreiras culturais e linguísticas. Essa padronização é essencial para prevenir acidentes e orientar evacuações de forma clara e eficaz em qualquer lugar do mundo.
Por outro lado, a NR-26, em conjunto com a ABNT, adapta esses conceitos globais à realidade brasileira. Ela define cores e sinais específicos para identificar riscos e equipamentos de proteção no ambiente de trabalho, atendendo às exigências legais locais.
Enquanto a ISO tem um alcance global, a NR-26 está voltada para a regulamentação e aplicação no contexto nacional, garantindo que as normas sejam compreendidas e aplicadas de acordo com as necessidades do Brasil.
Com que frequência devo inspecionar e substituir as sinalizações?
As sinalizações precisam passar por inspeções regulares e devem ser substituídas assim que apresentarem danos, desgaste ou se tornarem ilegíveis. O ideal é realizar uma revisão periódica entre 6 meses e 1 ano, ou conforme o cronograma de manutenção e avaliação do ambiente de trabalho. Tudo isso deve seguir as normas ISO e NR correspondentes.
